Comment amarrer un échafaudage ?

Un échafaudage se fixe à une structure à l’aide d’amarrages et d’ancrages. Leur nombre, leur espacement et le type de fixation dépendent de la hauteur, de la présence d’une bâche ou d’un filet et de la nature du mur.

Qu’est-ce qu’un amarrage ?

Un amarrage est le dispositif qui relie l’échafaudage aux ancrages et leur transmet les efforts horizontaux et verticaux. Il se trouve côté échafaudage : un tube ou une barre, fixé par des colliers sur une file de poteaux, c’est-à-dire un alignement vertical de montants. Sur chantier, on parle aussi d’attache ou d’arrimage.

Cette liaison rigide entre la structure et le mur conditionne la stabilité de tout échafaudage fixe, qu’il s’agisse d’un échafaudage façadier ou d’un modèle de maçon. Repérez dans la notice du fabricant les pièces d’amarrage prévues pour votre modèle.

À retenir : l’amarrage est la pièce de liaison. Il ne tient que s’il aboutit à un point solide du bâtiment.

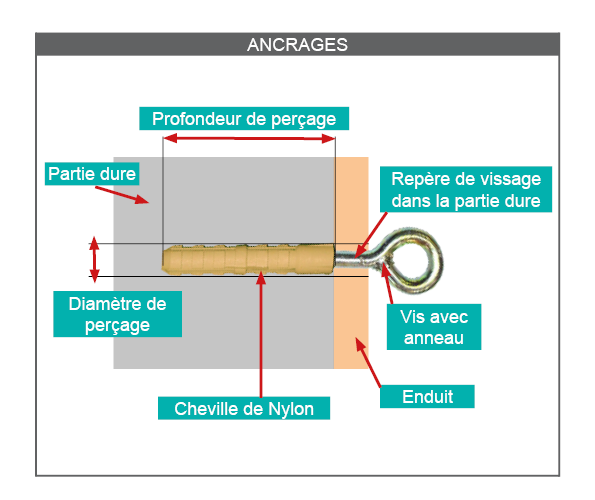

Qu’est-ce qu’un ancrage ?

Un ancrage est le point fixé dans la structure du bâtiment qui reçoit les efforts transmis par l’amarrage. Il prend la forme d’un piton vissé dans une cheville, d’un œillet d’ancrage ou d’une platine d’ancrage, selon le mur et le perçage possible. Ensemble, les amarrages et les ancrages relient l’échafaudage à la structure devant laquelle il est installé.

La différence entre amarrage et ancrage tient en trois lignes.

À retenir : chaque amarrage prévu doit aboutir à un point d’ancrage identifié sur le plan.

Pourquoi faut-il amarrer un échafaudage fixe ?

Un échafaudage de façade est une structure haute et étroite : sans liaison au mur, le vent suffit à le faire basculer. L’amarrage empêche ce renversement. Trois familles d’efforts sont à reprendre :

• les efforts horizontaux, dus principalement au vent ;
• le poids propre de la structure ;
• les charges d’exploitation : personnes, matériaux, outillage.

Le travail en hauteur suppose une structure qui ne bouge pas, pour la sécurité des opérateurs comme pour celle des passants. Avant le montage, évaluez l’exposition au vent de la façade et notez si une bâche ou un filet est prévu.

À retenir : c’est la force du vent, davantage que le poids de l’échafaudage, qui détermine le nombre d’amarrages.

Installation et montage : comment amarrer un échafaudage au mur ?

Un amarrage se pose pendant le montage, jamais après coup. Les amarrages et les ancrages sont installés au fur et à mesure de l’assemblage de l’échafaudage, de sorte que la structure reste stable à chaque niveau. Le monteur en bénéficie le premier, en complément de sa protection individuelle.

1. Repérer les points sur la notice ou le plan de montage.
2. Vérifier le support à l’emplacement prévu.
3. Percer et poser l’ancrage.
4. Relier le tube d’amarrage au plus près d’un nœud, c’est-à-dire la jonction entre un montant et un élément horizontal.
5. Serrer les colliers et contrôler la tenue.

Ce système ne doit en aucun cas être retiré durant l’utilisation de l’échafaudage. Au démontage, les amarrages se déposent en descendant, niveau par niveau.

À retenir : un niveau monté reçoit ses amarrages avant que le niveau suivant ne soit engagé.

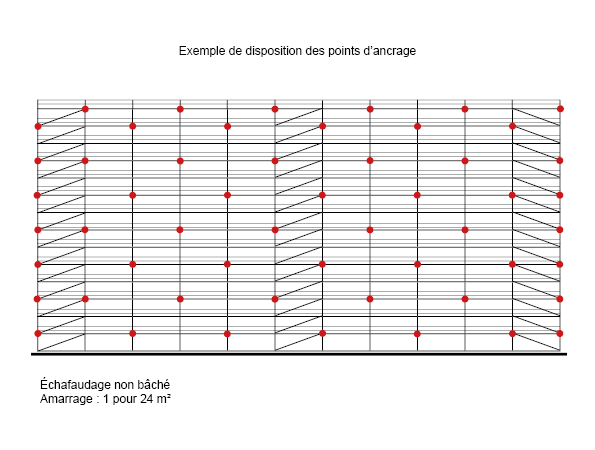

Quelle est la densité des amarrages pour un échafaudage non-recouvert ?

Pour un échafaudage non-recouvert d’une hauteur inférieure à 24 m, la disposition de référence est d’au moins 1 amarrage pour 24 m², hors flancs extrêmes. La répartition se lit de deux façons : un espacement en hauteur (la théorie) et un ratio par surface (la pratique). Ces dispositions peuvent être modifiées après étude.

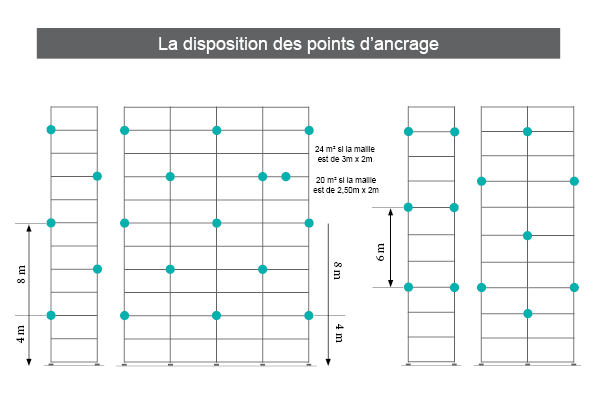

Quelle distance entre deux ancrages d’échafaudage ?

Deux valeurs servent de repère : 4 m et 8 m, mesurés dans la hauteur de l’échafaudage. Un flanc désigne ici une file de montants. Sur les flancs extrêmes (les files d’extrémité), on prévoit un amarrage tous les 4 m. Sur les flancs courants (les files courantes, situées entre les deux extrémités), la disposition de référence est d’un amarrage tous les 8 m.

Les amarrages sont montés en quinconce d’une file à l’autre pour une meilleure répartition des efforts. Tracez cette trame sur un croquis de façade avant de percer, puis fixez chaque point au plus près d’un nœud. La notice de votre modèle précise aussi la hauteur libre non amarrée à ne pas dépasser.

Combien de points d’amarrage pour une façade de 10 m × 6 m ?

Une façade de 10 m de long sur 6 m de haut représente 60 m² à échafauder. Le calcul du nombre d’amarrages se pose en trois lignes.

Ce résultat est un plancher. Le ratio de 24 m² s’entend hors flancs extrêmes, et ces derniers reçoivent déjà un amarrage tous les 4 m : le nombre réel dépasse fréquemment le minimum calculé. Comparez donc le ratio par surface avec la règle des distances, puis retenez le résultat le plus exigeant.

À retenir : 4 m, 8 m et 1 point pour 24 m² sont des dispositions de référence. La notice du fabricant et le plan de montage priment.

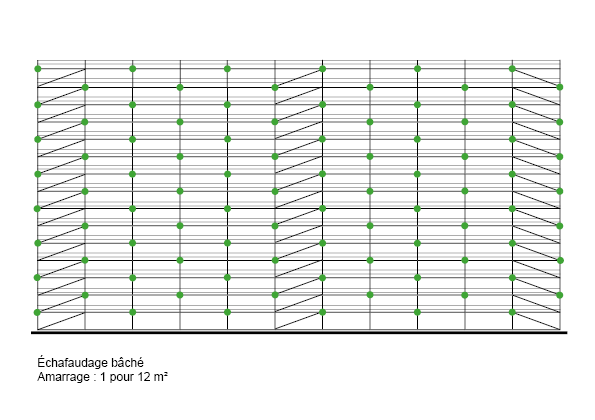

Quelle est la densité des amarrages pour un échafaudage recouvert ?

Une bâche ou un filet transforme l’échafaudage en voile : la prise au vent change d’échelle. La densité de référence est alors doublée, avec au moins 1 amarrage pour 12 m² et un amarrage tous les 4 m minimum sur tous les flancs, extrêmes comme courants. Les bâches et filets doivent recouvrir entièrement l’échafaudage, y compris les retours, ces parties qui tournent sur les côtés du bâtiment.

On voit souvent un échafaudage bâché en cours de chantier, pour protéger un enduit, sans que personne n’ait revu les points d’attache. Ajouter une bâche impose pourtant de recalculer les amarrages et de poser les points manquants avant le bâchage. La recommandation R408 demande par ailleurs de ne pas recouvrir un échafaudage en cours de montage.

Ces dispositions peuvent être modifiées après étude, notamment sur un site exposé.

À retenir : un échafaudage recouvert se dimensionne comme tel dès le départ, ou se recalcule avant de recevoir sa bâche.

Quelle fixation choisir selon la nature du support ?

Un ancrage ne vaut que par le mur qui le reçoit. La fixation de l’échafaudage se choisit donc après un diagnostic du support : sondage, perçage d’essai, documents du bâtiment. Les couples ci-dessous sont indicatifs : ils se valident avec la notice de l’échafaudage, celle de la cheville et, au besoin, un essai d’arrachement.

Béton, brique, parpaing, pierre : quelle cheville pour quel mur ?

Une même cheville nylon ne travaille pas de la même façon dans un béton plein et dans un bloc creux. Dans un support plein (béton, brique pleine, pierre dure), la cheville se dilate contre les parois du trou et l’effort se transmet à la masse du matériau. C’est le domaine de la cheville nylon longue et de la cheville mécanique.

Dans une brique creuse ou un parpaing, cette expansion écrase les cloisons ou tourne dans le vide. Le scellement chimique avec tamis prend alors le relais : la résine se répartit dans les alvéoles et devient solidaire de la maçonnerie. En cas de doute sur le matériau, programmez un essai d’arrachement.

Comment amarrer un échafaudage sur une façade isolée (ITE) ?

En rénovation, les façades isolées par l’extérieur sont de plus en plus nombreuses. Or l’isolant ne reprend aucun effort : l’ancrage doit traverser l’isolation thermique par l’extérieur et se fixer dans le mur porteur. Cela suppose des pitons plus longs, donc un bras de levier plus important sur la fixation.

Le nombre de percements se limite au strict nécessaire. Le rebouchage et la reprise d’étanchéité se prévoient dès la préparation. Signalez l’ITE avant le chantier, avec l’épaisseur d’isolant et la nature du mur porteur, et faites valider la solution par une étude.

À retenir : identifiez le support avant de choisir la cheville, et faites tester tout mur douteux.

Amarrage échafaudage : que contient un kit d’amarrage complet ?

Un kit d’amarrage regroupe le matériel nécessaire pour réaliser un point complet, du mur à l’échafaudage. Sa composition varie d’un fabricant à l’autre, mais on y retrouve les mêmes familles d’accessoires. Un lot complet évite les pièces dépareillées et les montages improvisés.

Deux compatibilités sont à vérifier : le diamètre des tubes de votre échafaudage et le support. La cheville nylon livrée dans un kit ne convient pas à un mur creux. Comptez un ensemble par point d’amarrage calculé, en vous appuyant sur les pièces d’amarrage et d’ancrage prévues pour votre gamme.

À retenir : un kit se choisit pour un diamètre de tube et un type de mur donnés, à raison d’un ensemble par point.

Quels autres dispositifs d’amarrage utiliser sans percer la façade ?

Façade classée, bardage, isolation récente : percer n’est pas toujours possible. Plusieurs systèmes permettent d’amarrer un échafaudage sans percer, ou de le stabiliser autrement.

• Vérin d’amarrage : il se bloque par serrage dans le tableau d’une fenêtre ou d’une baie, sans perçage. Il est réservé à l’échafaudage non recouvert.
• Ceinturage : des tubes et des colliers enserrent un élément porteur du bâtiment, un poteau par exemple. Son état se vérifie au préalable.
• Butonnage : des tubes sont mis en appui contre la structure. La tenue dépend du serrage et de la qualité des surfaces d’appui.
• Élargissement de l’assise : des stabilisateurs augmentent l’empattement au sol. La solution vaut pour les hauteurs prévues par la notice.

Vérifiez que le dispositif retenu figure dans la notice de votre modèle. À défaut, une note de calcul est nécessaire.

À retenir : une solution sans perçage reste un amarrage à part entière, avec ses limites d’emploi et sa justification.

Comment vérifier la résistance d’un ancrage d’échafaudage ?

Un ancrage qui « a l’air solide » ne prouve rien. Seule une mesure confirme sa résistance : l’essai d’arrachement, réalisé à l’extractomètre. Cet appareil calibré applique sur le piton une traction contrôlée, exprimée en daN. Ce test d’arrachement se pratique à trois moments :

• avant la mise en service de l’échafaudage ;
• sur un support douteux ou hétérogène, quand la maçonnerie change d’une zone à l’autre ;
• après une modification de la structure ou des amarrages.

La valeur à atteindre est celle de la notice du fabricant ou de la note de calcul. Les chiffres qui circulent, 300 daN pour certains et 500 daN pour d’autres, ne valent pas règle générale. Pour la traçabilité, consignez les résultats dans un procès-verbal d’essai : valeurs, date, emplacement des points testés.

Après un coup de vent, un contrôle visuel de tous les amarrages s’impose avant la reprise.

À retenir : la résistance d’un ancrage se mesure et se trace. Elle ne s’estime pas à l’œil.

Quelle réglementation encadre l’amarrage d’un échafaudage ?

Trois niveaux de textes se superposent : le Code du travail, qui fixe les obligations, la recommandation R408, qui décrit les bonnes pratiques, et les normes, qui encadrent la conception du matériel. Notice, plan de montage et calculs se conservent sur le lieu de travail (art. R.4323-70 du Code du travail).

Code du travail : notice du fabricant, plan de montage et note de calcul

Le Code du travail consacre une série d’articles aux échafaudages (art. R.4323-69 à R.4323-80). Le montage, le démontage et toute modification sensible sont dirigés par une personne compétente et réalisés par des travailleurs formés à ces opérations (art. R.4323-69). L’équipe dispose de la notice du fabricant ou du plan de montage et de démontage (art. R.4323-70).

Lorsque la configuration envisagée n’est pas prévue par la notice ou par sa note de calcul, un calcul de résistance et de stabilité et un plan de montage sont établis par une personne compétente (art. R.4323-70). Un amarrage sur ITE ou un bâchage décidé en cours de chantier peuvent entrer dans ce cas. Le plan et le calcul s’établissent avant de monter, jamais après.

R408 et normes NF EN 12810 / 12811 : vérifications et formation des monteurs

La recommandation R408 est le texte de référence pour le montage, l’utilisation et le démontage des échafaudages de pied. Elle n’a pas valeur de règlement, mais fait référence en cas de contrôle. Chaque texte a son objet :

• Recommandation R408 : bonnes pratiques de montage, amarrages réalisés à l’avancement, contenu de la formation obligatoire des monteurs, essais d’arrachement.
• NF EN 12810 et NF EN 12811 : conception et performances des échafaudages de façade.
• Arrêté du 21 décembre 2004 : vérification avant mise ou remise en service, vérification journalière et vérification trimestrielle.

Intégrez le contrôle des amarrages à chaque vérification et consignez les résultats dans le registre de sécurité.

À retenir : sur le chantier, la notice du fabricant fait foi, complétée au besoin par le plan de montage et la note de calcul.

Faut-il amarrer un échafaudage roulant ?

En règle générale, non : un échafaudage roulant tire sa stabilité de son empattement, de ses stabilisateurs et de ses roues freinées. Les stabilisateurs se posent à partir de la hauteur indiquée par la notice. La limite de vent d’utilisation est celle que fixe le fabricant.

Le Code du travail impose d’empêcher tout déplacement ou basculement inopiné par des dispositifs appropriés (art. R.4323-75). L’amarrage d’un échafaudage roulant devient nécessaire lorsque la notice le prescrit : exposition au vent, poste fixe prolongé, grande hauteur. La norme NF EN 1004-1 et la recommandation R457 servent ici de références. Un roulant ne se déplace jamais occupé.

À retenir : sur un roulant, les stabilisateurs sont la règle et l’amarrage l’exception, prescrite par la notice.

1.

   Ajouter au panier

   Barre amarrage pour piton

   à partir de

   29,00 € HT

   34,80 € TTC
2.

   Ajouter au panier

   Amarrage piton de 1,20m (barre+1 collier+piton+cheville)

   49,00 € HT

   58,80 € TTC
3.

   Ajouter au panier

   Pitons d'amarrage Lot de 100

   à partir de

   178,00 € HT

   75,00 € HT

   90,00 € TTC

   -58%
4.

   Ajouter au panier

   Lot de 3 amarrages pitons 60 cm galvanisés

   150,00 € HT

   180,00 € TTC
5.

   Ajouter au panier

   Collier fixe 49x49

   12,46 € HT

   14,95 € TTC

Bonnes pratiques d’amarrage : quelles erreurs éviter ?

La plupart des défauts d’amarrage relevés à la réception tiennent à quelques erreurs simples.

• Amarrer sur un garde-corps de balcon, une descente d’eau ou un volet : ces éléments ne sont pas dimensionnés pour reprendre les efforts d’un échafaudage.
• Retirer un amarrage pour passer l’enduit : la structure perd un point de tenue alors qu’elle est occupée.
• Ne pas vérifier le support : un ancrage posé dans un joint ou une pierre fissurée ne tient pas la valeur attendue.
• Bâcher sans points supplémentaires : la prise au vent augmente, le nombre d’ancrages reste celui d’un échafaudage nu.
• Amarrer loin du nœud : le montant travaille en flexion et l’effort se transmet mal à la structure.
• Poser une cheville inadaptée au matériau : l’expansion fait éclater un bloc creux ou tourne dans le vide.

Transformez cette liste en contrôle systématique avant la mise en service.

À retenir : un échafaudage sécurisé s’amarre sur un élément porteur vérifié, près d’un nœud, sans retrait en service.

FAQ : amarrage et ancrage d’un échafaudage

Quelle est la différence entre amarrage et ancrage ?

L’ancrage est le point fixé dans le bâtiment : piton et cheville, œillet ou platine. L’amarrage est la pièce de liaison, tube ou barre, qui relie l’échafaudage à ce point. Sur un plan de montage, chaque amarrage doit correspondre à un ancrage repéré.

Combien de points d’amarrage faut-il pour un échafaudage ?

Pour une hauteur inférieure à 24 m, la disposition de référence prévoit au moins un point pour 24 m² de façade si l’échafaudage est nu, et un point pour 12 m² s’il porte une bâche ou un filet. Le nombre exact figure dans la notice du fabricant ou le plan de montage, qui priment.

Quelle distance respecter entre deux ancrages ?

En hauteur, comptez 4 m entre deux points sur les files d’extrémité et 8 m sur les files courantes pour un échafaudage non recouvert. Avec une bâche ou un filet, l’écart est ramené à 4 m sur toutes les files. Vérifiez ces valeurs dans votre notice.

Peut-on amarrer un échafaudage sans percer la façade ?

Oui, dans certains cas. Un vérin d’amarrage se bloque dans un tableau de fenêtre, un ceinturage enserre un élément porteur, un butonnage prend appui sur la structure. Le vérin est réservé aux échafaudages non recouverts. Faites valider le dispositif par la notice ou par une note de calcul.

Quelle résistance doit présenter un point d’ancrage ?

Il n’existe pas de valeur unique valable pour tous les échafaudages. La valeur d’arrachement dépend du modèle, de la hauteur, du vent et de la présence d’une bâche. Elle est donnée par la notice du fabricant ou la note de calcul, puis contrôlée sur site par un essai à l’extractomètre.

L’amarrage est-il obligatoire pour un échafaudage de maçon ou de particulier ?

Dès qu’un échafaudage fixe dépasse la hauteur libre non amarrée indiquée par sa notice, l’amarrage est indispensable, quel que soit l’utilisateur. Pour une entreprise ou un artisan, le Code du travail impose de respecter la notice du fabricant. Un particulier n’est pas visé par ce texte, mais le risque de renversement est identique.

Qui peut monter et amarrer un échafaudage ?

En entreprise, le montage est dirigé par une personne compétente et réalisé par des travailleurs ayant reçu une formation adéquate et spécifique (art. R.4323-69 du Code du travail). La recommandation R408 en détaille le contenu. Avant toute intervention, vérifiez que chaque monteur dispose de cette formation et de la notice.
