Quels sont les éléments d’un échafaudage roulant ?

L'échafaudage roulant est composé de divers éléments, combinant des aspects structurels et sécuritaires, tous essentiels pour assurer une utilisation optimale de cette structure.

Dans cet article nous verrons les différentes pièces qui composent un échafaudage roulant ainsi que leur utilité.

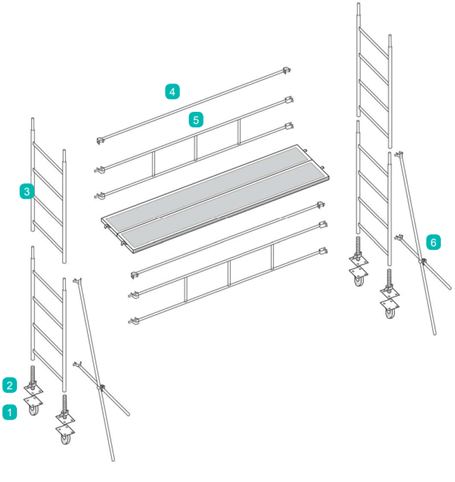

structure echafaudage roulant

1 / 2- Les pieds / roues :

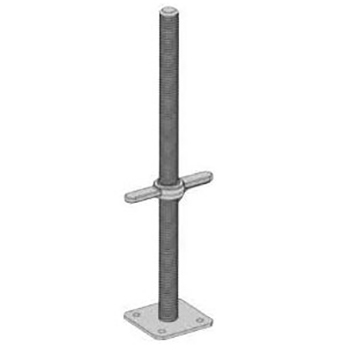

Les vérins (ou pieds) sont des éléments fondamentaux qui permettent de stabiliser et de régler la hauteur de l'échafaudage. Ils se composent généralement d'une base plate munie d'un vérin réglable en hauteur. Ces vérins peuvent être ajustés pour compenser les irrégularités du sol ou pour modifier la hauteur de l'échafaudage afin de garantir une surface de travail plane et sécurisée. Ils sont conçus pour offrir une stabilité supplémentaire à la structure et peuvent être ajustés individuellement pour s'adapter aux différentes hauteurs nécessaires sur un chantier

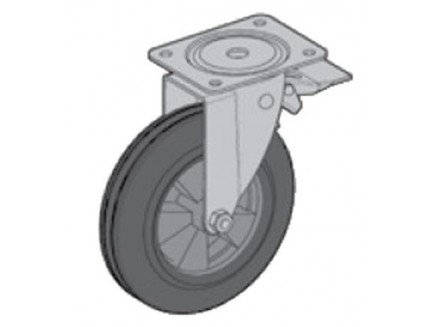

Les roues (pivotantes) sur un échafaudage sont des dispositifs de mobilité fixés à la base de la structure. Elles sont conçues pour permettre le déplacement de l'échafaudage d'un endroit à un autre de manière pratique et sécurisée. Ces roues sont généralement dotées d'un mécanisme de rotation, ce qui offre la possibilité de manœuvrer l'échafaudage dans différentes directions, facilitant ainsi son déplacement.
Les roues doivent être verrouillées pour stabiliser l'échafaudage lorsqu'il est en position stationnaire. Cela assure une sécurité supplémentaire pendant l'utilisation, empêchant l'échafaudage de se déplacer accidentellement pendant le travail.



3 - Les montants ou échelles :

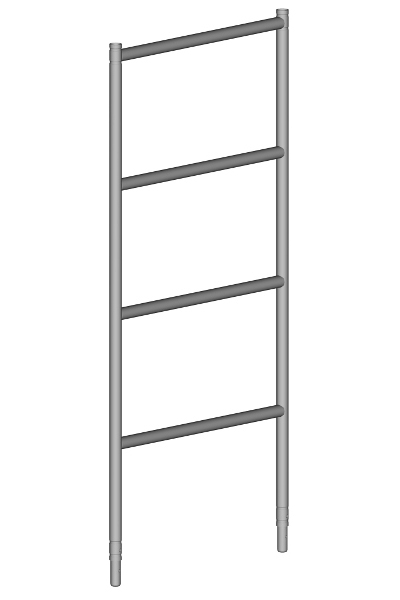

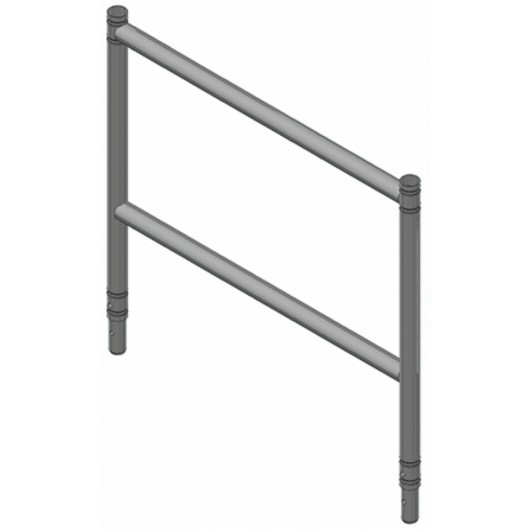

echelle 1 mechelle 2mechelle double

Les échelles jouent un rôle structurel dans l’échafaudage, elles permettent d’augmenter la hauteur. L’échelle a aussi pour fonction le rôle de garde-corps d’extrémité.

En fonction de sa largeur elle contribue également à l’augmentation de la surface de travail (exemple : échelle double de l’échafaudage Neolium)



4 / 5 - Les éléments de protection :

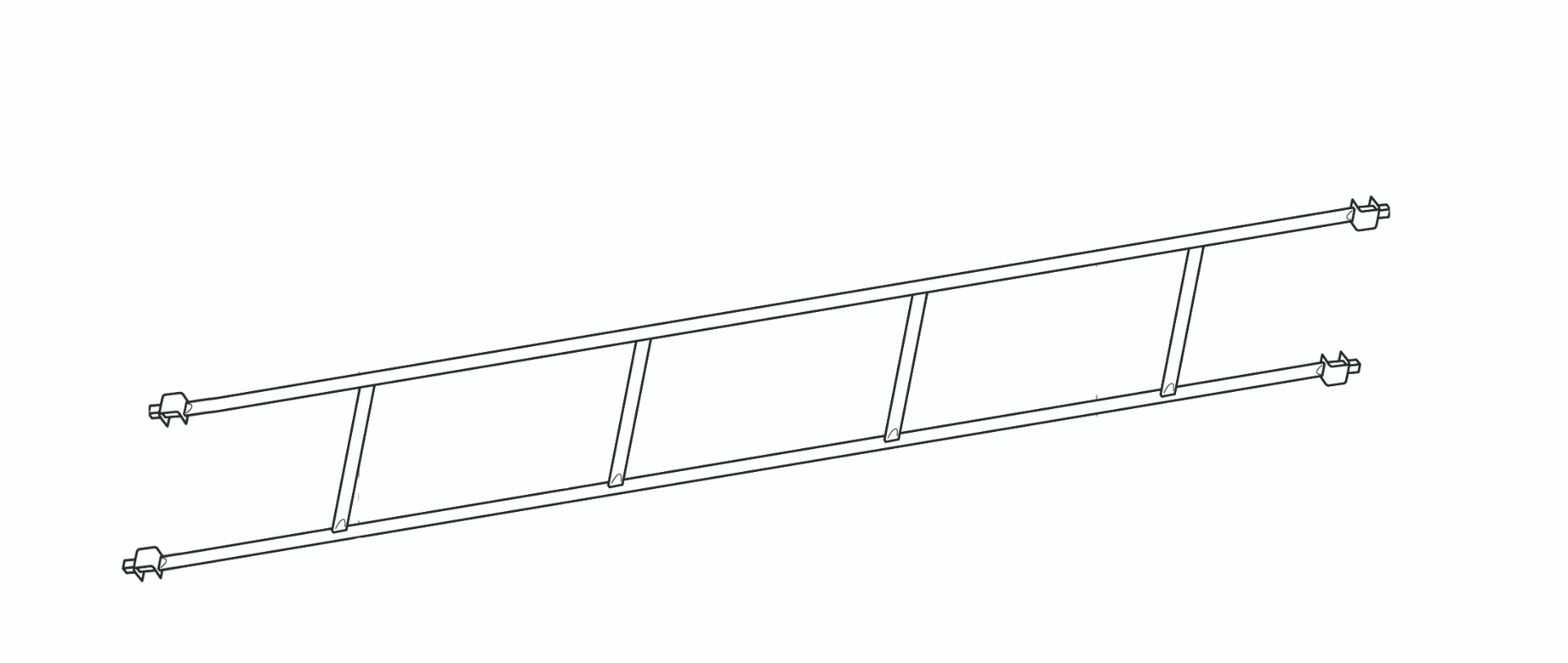

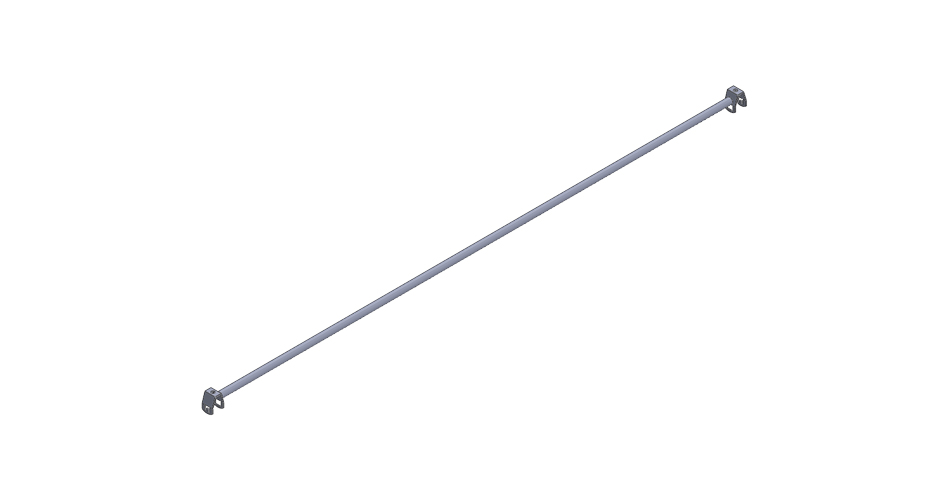

Garde-corps echafaudage roulantbarre de lisse

La sécurité lorsque l’échafaudage est en utilisation est assurée par des garde-corps ou des lisses qui garantissent également la rigidité de la structure.

Certains garde-corps sont dits MDS, (montage et démontage en sécurité). Ces garde-corps peuvent vous offrir une éligibilité Carsat.



6 - Système de stabilisation

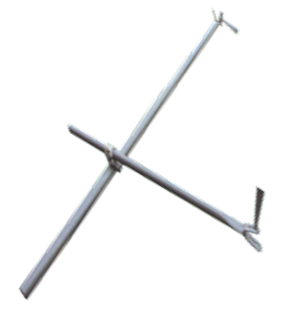

bequille

Béquille stabilisatrice : La solution standard, il n’est pas nécessaire de percer la façade ni d’avoir d’encadrement de porte ou de fenêtre pour se stabiliser.





5- Les planchers :

Il existe plusieurs type de plancher :

plancher fixe plancher trappe     plancher trappe box

Les planchers fixes fournissent une surface de travail stable, ce qui permet aux ouvriers d'exécuter leurs tâches en toute sécurité et confortablement à des hauteurs variables.

Les planchers trappe sont équipés d'une ouverture contrôlée par une trappe ou un panneau qui peut être fermé lorsqu'il n'est pas utilisé, assurant ainsi la sécurité des travailleurs en évitant les chutes accidentelles à travers cette ouverture. Cette caractéristique permet également aux ouvriers de descendre ou de monter efficacement entre différents niveaux de la structure, rendant ainsi plus pratique le déplacement vertical sur l'échafaudage, ou permettre le passage vertical d’équipements ou de matériaux

Les planchers trappe Box sont équipé de plinthes intégrées.



*- Les éléments divers / accessoires :

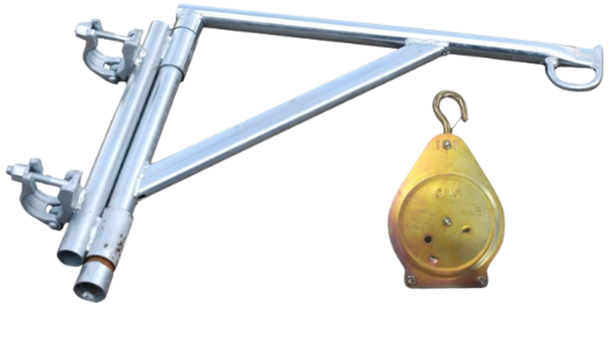

potence poulie corde filet plinthe

La poulie et la corde facilitent la montée des charges en haut de l'échafaudage sans nécessiter de descendre de la structure.

Le filet empêche la chute de débris ou de d’objets depuis l’échafaudage.

Les plinthes servent à prévenir les chutes d'objets ou de débris depuis la plateforme, offrant ainsi une protection supplémentaire pour les travailleurs et les passants situés en dessous de l'échafaudage.



*- Les éléments de contreventement :



collier tube diagonale

Le contreventement sur un échafaudage fait référence à un système de renforcement structurel utilisé pour stabiliser et sécuriser l'échafaudage. Il consiste en l'ajout d'éléments diagonaux, horizontaux.

* Les diagonales pour la face longitudinale de l’échafaudage.

* Les planchers sur le plan horizontal (lorsque l’échafaudage mesure moins de 80 cm de large). Le contreventement se fera en tubes et colliers à partir d’un mètre de large.
